一、作業說明
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
並計算三張圖的平均壓縮率(compression ratio)。
二、開發環境
Windows 10
Python 3.9.7
OpenCV 4.5.5
三、實作方法
1.讀取圖片，讀取長寬、各pixel值
2.將BGR切分，並壓縮成一維陣列，進行RLE。
3.處理完的結果存成壓縮檔
4.計算各壓縮率及壓縮平均率
四、執行結果
2022年5月31日 星期二
s1083335 作業6
一、作業說明
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
並計算三張圖的平均壓縮率(compression ratio)。
二、開發環境
Windows 10
Python 3.9.7
OpenCV 4.5.5
三、實作方式
1. 用imread讀入三張圖片
2. 用split將圖像分成BGR三個通道
3. 使用flatten將BGR轉成一維陣列
4. 分別計算三個通道run length
5. 將結果存入檔案並計算壓縮率
四、執行結果
result
s1083306 作業6
1. 作業說明
附件中為三張利用將晶片高度以色彩視覺化後的圖片。
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
部落格上應敘述你的壓縮方法，提供壓縮檔之格式，並計算三張圖的平均壓縮率(compression ratio)。
2.開發環境
Windows 10
Visual Studio 2019
OpenCV 455
3. 實作方法
1. 讀入圖片後，將圖片用split切割為R,G,B三個通道
2. 再用flatten將各通道一維化
3. 接著對每個通道做RLE壓縮，如1,1,2,2,3,3,3，就會壓縮成2,1,2,2,3,3
4. 把處理完的結果儲存成壓縮檔
5. 計算平均壓縮率
4. 執行結果
壓縮率
s1081543 作業6
作業說明:
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案，並計算三張圖的平均壓縮率。
開發環境:
- Window10
- Microsoft Visual Studio 2019
- C++
- OpenCv 4.5.5
程式說明:
Encode:
1.將讀入的圖片使用split()把三個channel分離並
存入vector中
2.接下來將分離出的三個cahnnel從二維降成一
維，也將其分別存入不同vector
3.對每個一維的陣列個別做Run-length encoding
ex:11122333 ----> 3,1,2,2,3,3
4.最後將其輸出到同一個.dat檔中，每一個
channel的資訊分別用"end"做區隔
Decode:
1.將壓縮後的.dat檔讀入
2.將每個channel的資訊個別存取
3.Mat一張新的圖片並將讀取的資訊依序填入每個
pixel得到無失真的圖像
計算壓縮率:
1.使用stat()來取的檔案的資訊
2.計算 壓縮率 = 原圖大小/壓縮檔大小
3.輸出計算結果
執行結果:
解壓縮之結果
(因圖片太大張有使用resize()調整輸出大小)
壓縮率
檔案資訊
.dat檔內容
2022年5月30日 星期一
s1073328 作業6
1. 作業說明:
- Run-length Based Image Compression練習
設計一個基於Run-Length的壓縮方法，對彩色圖檔作無失真壓縮後，存成新檔案。
2. 開發環境:
- Windows 10
- Visual Studio 2017
- OpenCV 4.5.5
3. 程式流程:
- 首先，根據提示，輸入要執行的程式。
👉 總共有三種選擇
(1)壓縮彩色檔案，並生成.encode的壓縮檔案
(2)將.encode檔案進行解壓縮，以還原圖檔
(3)計算檔案壓縮率(compression ratio)
- (1)壓縮圖檔
- 輸入.bmp檔案的路徑。
- 宣告一個struct來儲存需要的數值，包括檔案的路徑，圖片的長和寬，使用的顏色，以及RLE結果等等。
- 藉由Run-length方法，撰寫自訂義的函數Image_RLE()，進行壓縮計算。
- 將剛剛經由RLE壓縮後的結果儲存成新檔案，並令其副檔名為.encode。
- 最後，在視窗顯示檔案所儲存路徑以及壓縮成功的提示。
 |
- 壓縮過後的.encode檔案內容格式如下:
- (2)解壓縮
- 輸入.encode檔案的路徑。
- 根據壓縮檔案的內容，撰寫一個自訂義的解壓縮方法，將這些讀到的數據解壓縮回原本的圖檔，並秀出結果。
 |
| img1.encode解壓縮後結果 |
 |
| img2.encode解壓縮後結果 |
 |
| img3.encode解壓縮後結果 |
- (3)計算壓縮率
- 利用seekg()以及tellg()這兩個指令獲取img1、img2、img3各自的.bmp與.encode的檔案大小，然後計算出各圖檔的壓縮率，以及平均壓縮率，並將結果顯示在視窗。
 |
| 計算壓縮率的函數 |
 |
| 壓縮率計算結果 |
❗ 平均壓縮率: 1.82692 ❗
4. 原圖檔及壓縮檔比較:
 |
| 原始圖檔(.bmp)&壓縮後檔案(.encode) |
 |
| img1原檔與壓縮檔比較 |
 |
| img2原檔與壓縮檔比較 👉img2的圖片色彩較繽紛且多變化，因此整體壓縮效果沒其他兩個好。 因為必須存更多顏色資訊，而造成檔案大小還是很大。 不過壓縮率仍有大於1，還是有達到壓縮效果。 |
 |
| img3原檔與壓縮檔比較 |
s1083346 作業6
Run-Length Based Image Compression練習
附件中為三張利用將晶片高度以色彩視覺化後的圖片。
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
部落格上應敘述你的壓縮方法，提供壓縮檔之格式，並計算三張圖的平均壓縮率(compression ratio)。
開發環境:
Windows10
Vscode
Python3.9.6
Opencv-Python_4.5.5.62
程式想法:
一開始讀入圖片後,先將圖片B,G,R值用split()分開,再來使用flatten()將各通道變成一維陣列
接著針對每一個通道進行RLE壓縮,舉例:如果資料是1,1,1,2,2,3
那就將他變成3,1,2,2,1,3
壓縮完之後,將圖片的長 寬 RGB的長度 還有RGB的值存入npz檔案中
再來用getsize()取得圖片大小,然後得到圖片壓縮率和平均壓縮率
成果:
Demo影片:https://youtu.be/pPuPsDEsNw8
s1081541 作業6
作業說明：

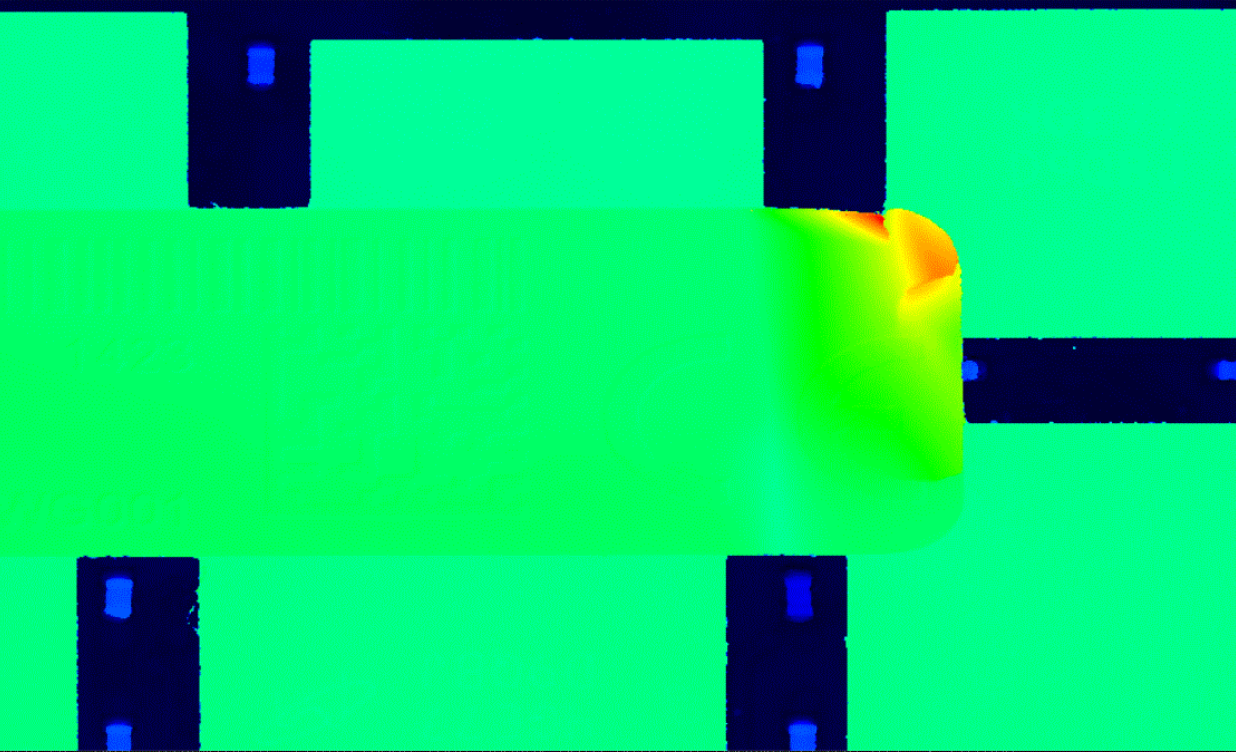

程式功能：附件中為三張利用將晶片高度以色彩視覺化後的圖片。
設計一個基於Run-Length的壓縮方法，對圖檔作無失真壓縮後儲存成新檔案，
計算三張圖片的平均壓縮率(compression ratio)。
開發環境：
Windows 10 + Visual Studio 2019 + OpenCV 4.5.0 + C++
實作方法：
1. 輸入檔案名稱，判斷該檔案需壓縮還是解壓縮，讀取檔案。

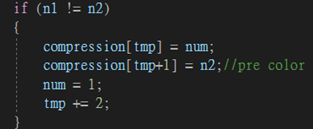

2. 判斷為需做壓縮compression1(): 用兩個for迴圈並將RGB分開處理需壓縮目標圖片，
n1 = img.at<Vec3b>(i, j)[rgb]，
n2 = img.at<Vec3b>(i, j - 1)[rgb]，
計算同顏色的連續長度，儲存數值(Color Index, Number of Pixels)在compression陣列，
將compression陣列輸出到文字檔(compression_img1.bmp.txt)，
計算結束輸出”done”和原圖(Original)。
3. 判斷為需做解壓縮unzip1(): 將文字檔內的數值儲存在unzip陣列，
用兩個for迴圈並將RGB分開處理需解壓縮目標檔案，
num = unzip[n3]，color = unzip[n3 + 1]，
統計數量n4，如果小於num，則該圖片位置元素數值為color，否則將資料更新，
元素數值為新的color，並重新統計數量n4，
解壓縮結束將輸出BMP檔(unzip_compression_img1.bmp)，
計算結束輸出還原圖片路徑和還原圖(Unzip)。
執行結果：
由下圖可知檔案資料量，
每一張圖片(img*.bmp)壓縮成文字檔(compression_img*.bmp.txt)後資料量變少，
再解壓縮還原成圖片(unzip_compression_img*.bmp)後與原始圖片的內容與大小一樣，
壓縮率=原始大小/壓縮大小，如統計圖表所示此作業的平均壓縮率為2.1865。 * = 1, 2, 3
s1073308 作業6
1. 作業說明:
附件中為三張利用將晶片高度以色彩視覺化後的圖片。
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
部落格上應敘述你的壓縮方法，提供壓縮檔之格式，並計算三張圖的平均壓縮率。
2. 開發環境:
- Windows 10
- PyCharm 2019
- OpenCV 4.5.5
- Python 3.7
3. 實作方法:
Encoding:
1.用cv2.imread()讀取圖片
2.用cv2.split()切分成b,g,r通道
3.利用flatten() 將 b,g,r 轉成一維陣列
4.利用Run-Length編碼：
計算連續出現的值，依序以[value , quantity]的方式存入list
ex:
[1,1,2,2,2,3,3,3,3]=>[1,2,2,3,3,4]
5.分別將b,g,r的list串接起來且前五項存入長、寬、bgr list的長度
6.輸出list成img_compress.dat檔
Decoding:
1.讀取壓縮檔(.dat)
2.將b,g,r資訊分別存入list
3.利用Run-Length的方式解碼，value*quantity
ex: [1,2,2,3,3,4]=>[1,1,2,2,2,3,3,3,3]
4.np.array()將list轉成array並改為"uint8"
5.用reshape()將array轉成(長,
寬, channel)
6.用cv2.merge()將b,g,r合併成img
7.輸出圖片
4. 實作結果:
8/14.7 * 100% = 54% (img1.bmp)
10/14.7 * 100% = 68% (img2.bmp)
7.5/14.7 * 100% = 51% (img3.bmp)
img2.bmp原圖,壓縮檔,還原檔
img3.bmp原圖,壓縮檔,還原檔
s1083309 作業6
1.作業說明
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
部落格上應敘述你的壓縮方法，提供壓縮檔之格式，並計算三張圖的平均壓縮率
2.開發環境
windows10
Visual Studio 2022
OpenCV4.5.5
3.實作方法
1.使用imread讀取圖片
2.將圖片以Run Length encoding的方式將檔案壓縮，壓縮方法為將(1,1,1,1,5,5,2,2,2)壓縮為(4,1,2,5,3,2)
3.將處理完結果儲存成壓縮檔
4.計算平均壓縮率
4、執行結果
壓縮檔案型式
壓縮率結果
壓縮的演算法
s1080741作業6
一、作業說明
附件中為三張利用將晶片高度以色彩視覺化後的圖片。
請設計一個基於Run-Length的壓縮法方，對圖檔作無失真壓縮後儲存成新檔案。
二、開發環境
Windows 10
Anaconda 4.10.3 + Visual Studio Code
OpenCv 4.5.5
三、實作方法
1. cv.imread讀取照片之後，將圖片的b, g, r三個channel都分割出來做Run Length Encoding，Run Length Encoding，假如照片第一Row為
(0,1,1,1,1,1,3)那就編碼成(1,0,5,1,1,3)。
2. 將b, g, r都編碼完畢之後依序寫入.txt檔案，這裡RLE編碼採用np.array
且dtype = np.uint8，因為0~255用8bit unsign表示。
3. 最後decode就按照RLE的方式還原b, g, r三個channel的資料，再merge成一張圖片
output 。
四、執行結果
比較compressed ratio
img1-decode
