s1073328 作業5



    1. 作業說明:

• Color Space Transformation

                    撰寫一個程式將所附圖像flower.jpg的黃色花瓣區域擷顯示出來。

    2. 開發環境:

• Windows 10




• Visual Studio 2017




• OpenCV 4.5.5

    3. 程式流程:

• 首先，輸入圖片完整路徑及名稱。利用imread(path, -1)讀取圖片。

                    👉 若是讀取失敗，將跳出提示，並結束程式。



• 程式碼分成兩種模式實現目的:(1)使用內建函式。(2)根據公式自定義一個RGB轉HSV函式。

• (1)使用內建函數。
• 利用ctvColor(src, dst, COLOR_BGR2HSV)將BGR轉成HSV，以利處理。
• 設定黃色花瓣區域的HSV顏色上下界值，並利用inRange()擷取指定範圍的遮罩。
• 利用bitwise_and()藉由遮罩及原圖，將黃色花瓣區域擷取出來。



•  (2)根據公式自定義一個RGB轉HSV函式。



• 呼叫自訂義函數RGBtoHSV()，根據公式將圖片轉成HSV。



BGR轉HSV公式

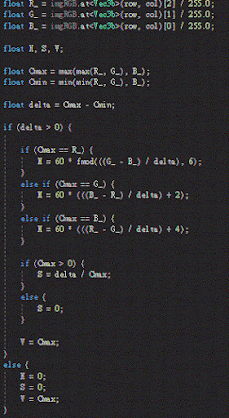

BGR轉HSV程式碼

• 利用for迴圈讀取每個點，並設定目標範圍遮罩。



建立mask

• 將黃色花瓣部分擷取出來。

• 最後，利用imshow()將原圖、HSV圖以及黃色花瓣區域圖顯示出來。



    4. 執行結果:

原圖





ctvColor()生成之HSV圖








黃色花瓣區域擷取結果

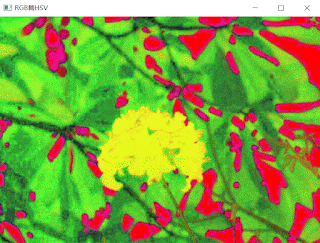

自訂義函數BGRtoHSV()生成之HSV圖

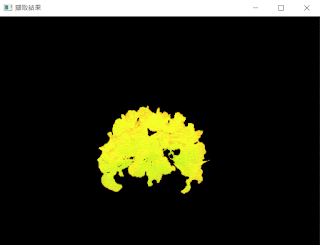

黃色花瓣區域擷取結果


自訂義函數所呈現擷取結果效果較差，在HSV中可以看出兩者呈現就也有所差異，所以應該是在公式換算部分有錯誤，但已經根據公式計算，經過查找資料還是找不到錯誤在哪。
