s1081545 作業5



作業說明：

Color Space Transformation

撰寫一個程式將所附圖像flower.jpg的黃色花瓣區域擷顯示出來。

開發環境：

• Windows 10
• Visual Studio 2013
• C#

實作方法：

1.  按下 ”Load” 讀取圖片。

2.  按下 ”RGB to HIS” 將RGB圖像依照以下公式轉換成HSI

為了方便顯示HSI的三張圖像，我以灰階圖的方式呈現。

Ø   Hue

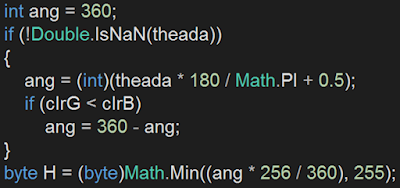

在C#中這種情況會回傳NAN，所以做了以下的判斷，如果是灰階部分，angle設為360度，在轉成Hue灰階圖時以255呈現(白色)。

*由於把0~359縮成0~255，會產生些許的誤差，不過這只是為了呈現中間的步驟，並不影響最終的結果*

3. 設定6個textbox的H,S,I值，按下 ”Detect Specific Color” 輸出形成的圖片。

輸出黃花：H設30度~60度

                   S設0.6~1.0

                   I設0.0~1.0

4.  按下 ”Save” 儲存pictureBox_Result中的圖片。

(兩個comboBox在上述步驟做完後可隨時切換pictureBox中的圖片)

執行結果：
