s1042701的作業2

作業二 邊緣偵測與製作線條自畫像

作業要求

邊緣偵測與製作線條自畫像撰寫一個程式，讀取一張256 色灰階圖像或RGB 全彩圖像(.bmp 或.jpg圖像格式都可) ，利用Sobel Operators 偵測圖像邊緣，並以邊緣偵測為基礎(如彩色圖像針可先將圖片 由RGB 轉換至HIS 或YUV, YCbCr 等色彩空間，只需對亮度Channel I 或Y 處理，再 轉回RGB 即可)，設計一個類似素描線條自畫像程式。

使用環境

Windows 10

Visual Studio 2017

OpenCV 3.4

執行方式

Step1. 使用作業一的方式將原圖亮度調高

Step2. 利用GaussianBlur() 減低影像雜訊

Step3. 使用Sobel() 分別對影像進行水平及垂直的運算，並得到X&Y的一階梯度

Step4. 使用convertScaleAbs() 計算，接著取絕對值，最後轉成無正負號的8位元圖

Step5. 使用addWeighted() 將水平及垂直的影像結果結合

Step6. 使用.convertTo() 將影像對比增強

Step7. 最後用cvtColor() 將RGB轉為灰階圖像

執行結果

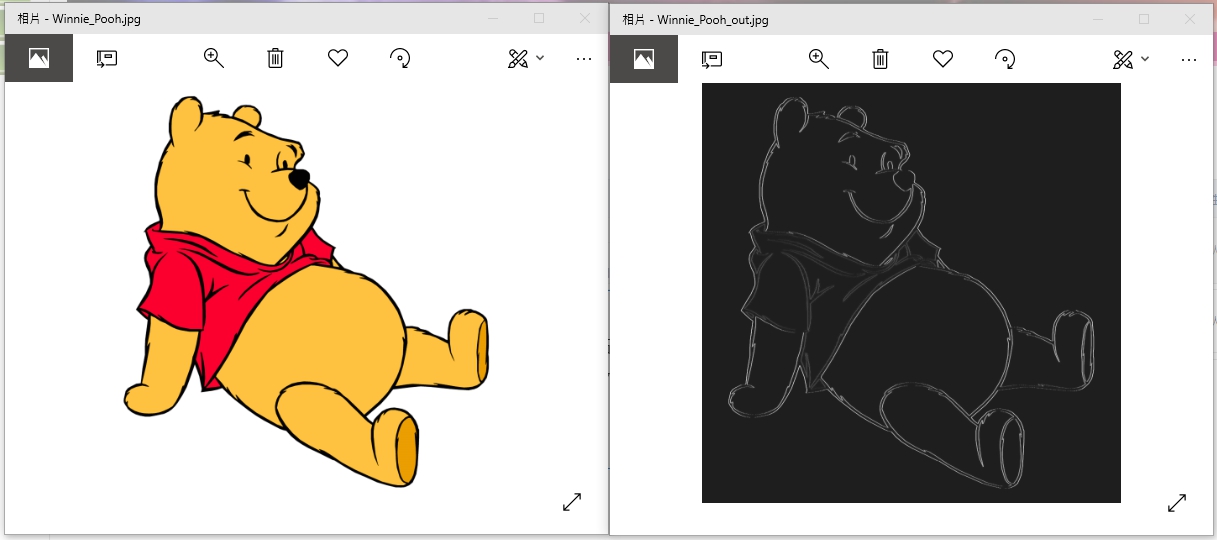

原圖&執行結果

對比增強以後的效果

原圖&執行結果

對比增強以後的效果
