s1073523 作業7



一、開發環境

• Window 10
• Visual studio code 1.42.1
• OpenCV 4.4.0
• Python 3.6.8

二、作業說明

請撰寫一個程式，利用數學型態學影像處理運算(erode(), dilate()等函式)，計算出所附圖像(共三張)每張圖像中圍棋個數。

a.請在部落格呈現經由數學型態學影像處理運算後的圖像，同時要呈現你程式輸出棋子數量的螢幕截圖。

b.程式不一定可以算出正確棋子數量，越接近正確答案越好!

三、實作方法

1. 輸入要跑的圖片數量與圖片名稱。
2. 由於原圖太大，將圖片resize，大小為原圖的10分之1。
3. 將圖片轉灰階，並使用threshold()做二值化。
4. 將二值化的圖片做erode()與dilate()，讓圖片更清晰，更好的分辨棋子。
5. 把dilate()後的圖片做Canny()，得到邊緣圖。
6. 用邊緣圖做HoughCircles()偵測圓圈，minDist、param2、minRadius這三個參數需要一些嘗試，才能找到適合的值。
7. 把偵測出來的棋子用circle()畫出來。

四、實作圖片

• IMG_5702.jpg 原圖:24個，偵測:20個

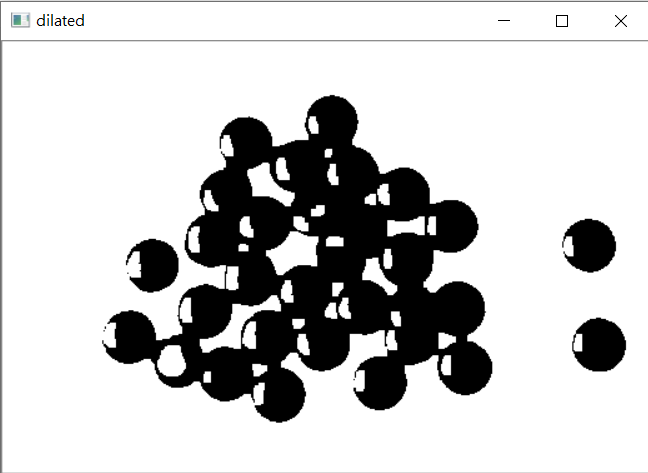

erode()與dilate()結果

IMG_5702.jpg偵測結果

• IMG_5703.jpg 原圖:31個，偵測:27個

erode()與dilate()結果

IMG_5703.jpg偵測結果

• IMG_5704.jpg 原圖:31個，偵測:31個

erode()與dilate()結果

IMG_5704.jpg偵測結果
