1051527作業五

一、作業題目:


請撰寫一個程式，利用數學型態學影像處理運算，計算出所附圖像(共三張)每張圖像中

圍棋個數。

a. 請在部落格呈現經由數學型態學影像處理運算後的圖像，同時要呈現你程式輸出棋

子數量的螢幕截圖。

b. 程式不一定可以算出正確棋子數量，越接近正確答案越好!


二、執行環境:

windows 10  ,  opencv-4.0  ,  Spyder(Python-3.7)。

三、程式撰寫:

一開始用imread把圖片用灰階的型態讀進來,利用GaussianBlur()來去除雜訊,再利用morphologyEx()轉成open的形態可以去除棋子上的反光,之後再利用threshold()去把他轉成二值化,再利用Sobel()去檢測邊緣輪廓,最後用findContours()去找她有幾個,contourArea()去算他邊緣連起來的面積,若大於10就為一個棋子了。

四、程式展現:

開啟檔案可以找到做完存的檔案分別為(1.jpg , 2.jpg , 3.jpg分別對應)

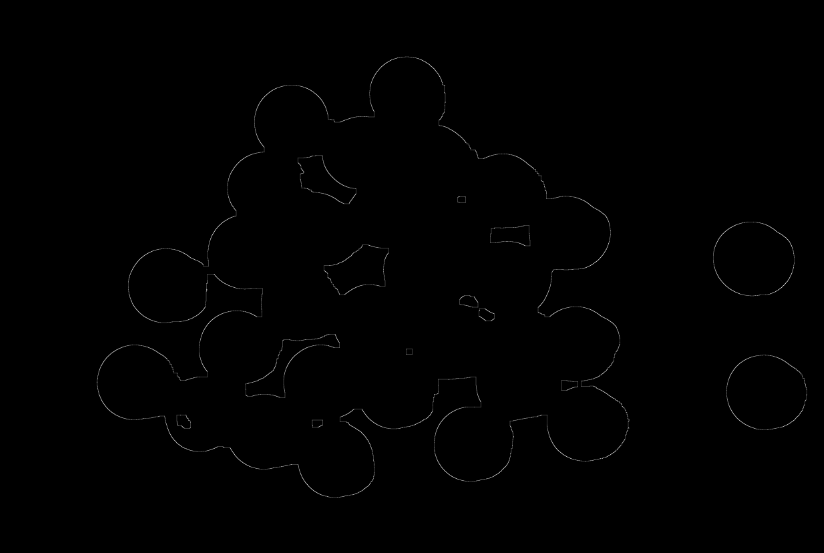

IMG_5702.JPG做完後的結果:

IMG_5703.JPG做完後的結果:

IMG_5704.JPG做完後的結果:

輸出結果:(發現若面積>200000可能是兩個黑棋重疊故再加一顆黑棋)
