1051545的作業5

Morphological Image Processing

請撰寫一個程式，利用數學型態學影像處理運算，計算出所附圖像共三張，列出每張圖像中圍棋個數。

環境需求

• windows 10
• opencv-python 4.0
• numpy 1.16.4
• matplotlib 3.1.0

實作方法

1. 利用imread把讀取之圖片轉成灰階圖
2. 利用GaussianBlur()降低圖片雜訊
3. 利用morphologyEX()去除棋子反光
4. 利用threshould()轉成二值化
5. 利用Sobel()偵測物件之邊緣
6. 利用findContours()找出所有物件之輪廓，並計算出物件數量
7. 利用contourArear()計算邊緣連起來之面積，如果大於10即可計算為一顆棋子

運行結果

IMG_5702:

IMG_5703:

IMG_5704:

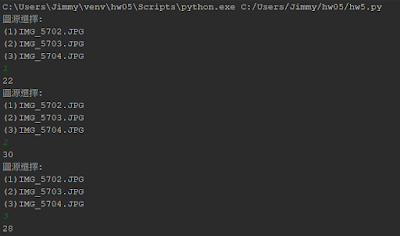

計算結果:

IMG_5702: 程式運行結果為22顆    實際為24顆

IMG_5703: 程式運行結果為30顆    實際為31顆

IMG_5704: 程式運行結果為28顆    實際為31顆
