1051529 作業5

一、作業題目

請撰寫一個程式，利用數學型態學影像處理運算
計算出所附圖像(共三張)每張圖像中圍棋個數。

二、開發環境

Windows 10

Visual Studio 2015

Opencv 2.4.13.6

三、解題邏輯

將圖片二值化後，使用侵蝕令相連的棋子點分開，之後計算有幾個分開的面積得到棋子個數。

三、解題細節

1.將讀進來的圖片先轉成小一點的圖片(512x512)，並轉成灰階

2.將圖片二值化(棋子為白色區塊)

3.設定侵蝕模板大小 第一張圖:30x30 第二張圖:25x25 第三張圖:30x30

4.進行侵蝕

5.偵測輪廓

6.計算有幾個輪廓區域即為結果

四、執行結果

侵蝕結果圖(test1)

繪在原圖上後(test1)

輸出結果圖(test1)

 侵蝕結果圖(test2)

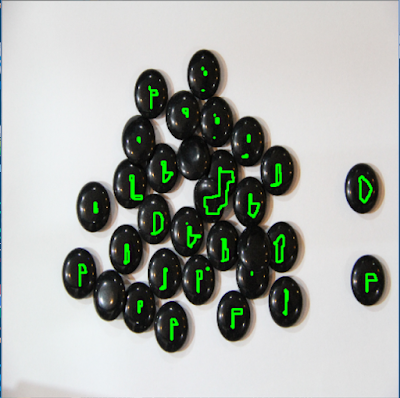

繪在原圖上後(test2)

 輸出結果圖(test2)



侵蝕結果圖(test3)



 繪在原圖上後(test3)



輸出結果圖(test3)
