s1041521的作業5

目的
請撰寫一個程式
利用數學型態學影像處理運算，計算出所附圖像 共三張 每張圖像 中
圍棋個數。
a. 請在 部落格 呈現 經由 數學型態學影像處理運算 後 的 圖像 ，同時要 呈現你程式 輸出 棋
子數量 的 螢幕截 圖 。
b. 程式不一定可以算出正確 棋子數量 越接近正確答案越好

環境與使用套件版本

• Windows 10
• Visual Studio 2017
• Opencv 3.4.0

特殊程式

• 讀取圖片，並設成灰階圖。
• blur()：將影像進行平滑化，降低雜訊。
• threshold()：二值化，取棋子（深色）部分，並讓影像黑白相互切換
• getStructuringElement()：讓侵蝕、膨脹的方式以矩形進行
• erode()：侵蝕圖片，讓相連的棋子分開（各張圖片需要參數不同）
• dilate()：膨脹圖片，讓輪廓更清晰
• findContours()：找尋輪廓並計算數量（相連者算一個）

執行畫面

IMG_5702原始及輸出結果

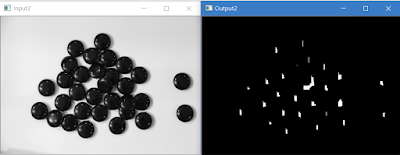

IMG_5703原始及輸出結果

IMG_5704原始及輸出結果

各張圖片棋子的計算數量

透過不同的參數調整侵蝕及膨脹結果

IMG_5702圖片正確結果為24，計算結果為23   =>誤差 -1

IMG_5703圖片正確結果為31，計算結果為29   =>誤差 -2

IMG_5704圖片正確結果為31，計算結果為31   =>誤差 0
