s1063514影像處理作業7

影像處理概論作業7

作業題目:

主題: 數學型態學影像處理應用 Morphological Image Processing



請撰寫一個程式，利用數學型態學影像處理運算(erode(), dilate()等函式)，計算出所附圖像(共三張)每張圖像中圍棋個數。

使用環境:

• Linux version 4.15.0
• Python 3.6.9
• opencv-python 4.5.1.48
• numpy 1.19.15

實作方法:

找多少顆棋使用了以下兩個不同的方式

法一找圓:

先將圖片轉為灰階，對圖片做特定二值化，開閉運算處理後的圖，透過HoughCircle，調整容許值多寡及半徑，

對其進行finetune，找出最接近真實的棋數，並透過cv2.circle把抓出的棋用所偵測到的圓圈畫出來。

法二侵蝕:

先將圖片轉為灰階，對圖片做二值化，getstructuringelement 找出適當kernel，

erode，dilate得出分離的各個點，透過findcounter找出獨立的空白面積處，計算有多少個棋

執行結果:

圓圖>>二值化>>法一finetune找圓>>法二erode&dilate處理獨立各點結果圖

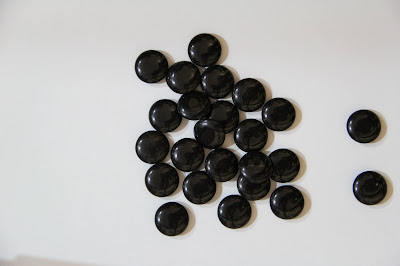

                                                          圓含有24顆棋



                                         法一: 框出23顆棋，0顆誤判，1顆沒框到



法二:計算出21個點

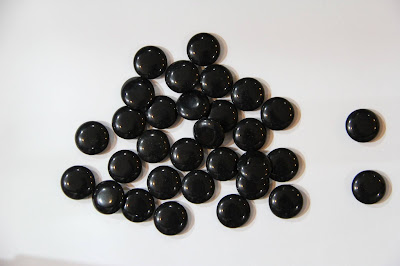

                                                                    圓含有31顆棋

法一: 框出31顆棋，2顆誤判，0顆沒框到

                                                            法二: 計算出19個點


                                                                圓含有31顆棋



                                                   法一: 框出31顆棋，1顆誤判，0顆沒框到

                                                                法二: 計算出31個點
