s1073348 影像處理作業7

 1. 作業說明:

數學型態學影像處理應用 Morphological Image Processing

請撰寫一個程式，利用數學型態學影像處理運算(erode(), dilate()等函式)，計算出所附圖像(共三張)每張圖像中圍棋個數。



2. 作業環境、語言:

作業系統: Windows 10
程式語言:Python 3.8.5
編譯器:Spyder 4
使用python套件:
openCV 4.5.1
numpy 1.20.2



3. 方法:

        使用兩種方法:第一種為直接使用Houghcircle

                                 第二種為用erode去侵蝕並用findcontours來計算點數

        (1) 讀取圖片，需要手動輸入圖片名稱 (ex : 圖片名稱: IMG_5703.jpg )



        (2) 灰階化圖片 用cv2.COLOR_GRAY2BGR

        法1:

        (1)直接套入circles = cv2.HoughCircles(dst,cv2.HOUGH_GRADIENT,1,100,

                            param1=100,param2=30,minRadius=150,maxRadius=250)

         (2)輸出偵測到的圓形個數



        法2:

        (1)模糊化處理圖片 dimg = cv2.medianBlur(dst,5)

        (2) 二值化圖片，利用threshold函式

        (3) 計算kernel值(橢圓:cv2.MORPH_ELLIPSE 大小為250,250 )

        (4) 用 erode()侵蝕圖片

        (5) findContours()計算邊緣數量

        (6) drawContours()畫上原圖

        (7) 輸出print(len(contours))數量，為圍棋數量

4.執行結果



IMG_5702:

HoughCircles偵測:

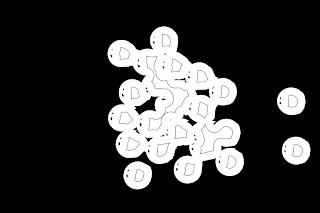

二值化圖片:

erosion後圖片:

erosion畫上去原圖:

結果

IMG_5703:

HoughCircles偵測

二值化圖片:

erosion後圖片:

erosion畫上去原圖:

結果

IMG_5704:

HoughCircles偵測

二值化圖片:

erosion後圖片:

erosion畫上去原圖:

結果
