s1071441 影像處理作業7

 一、作業說明

請撰寫一個程式，利用數學型態學影像處理運算(erode(), dilate()等函式)，計算出所附圖像(共三張)每張圖像中圍棋個數。

二、作業環境&語言

Windows 10

Visual Studio Code 1.54.3

OpenCV 4.5.1.48

Python 3.8.3

Numpy 1.19.5

三、實作方法與分析

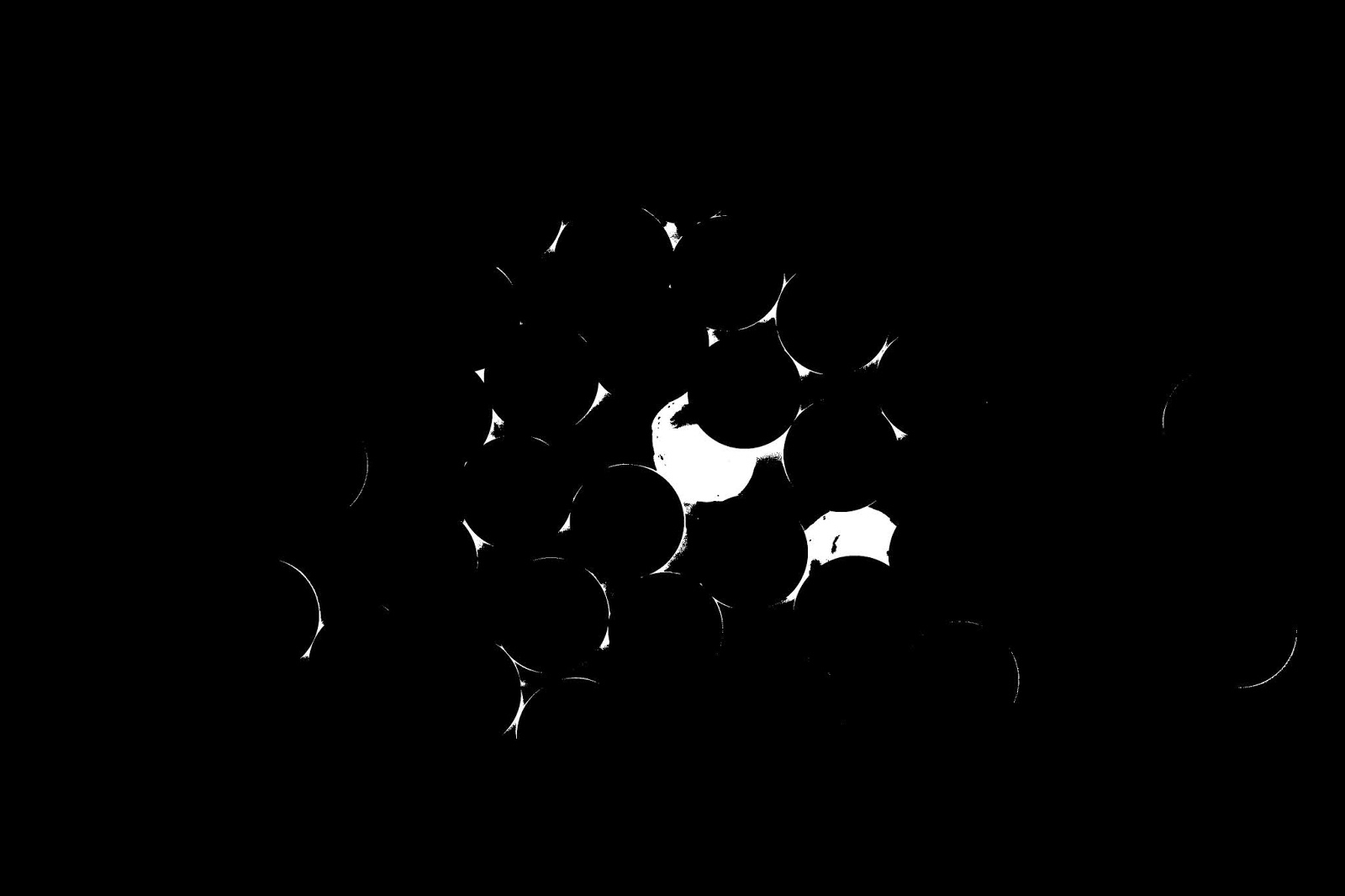

讀圖轉灰階並二值化

先用close運算盡量去掉反光的區域

用getStructuringElement 方法用MORPH_ELLIPSE 做kernel

用erode做腐蝕並用較小的kernel做dilate

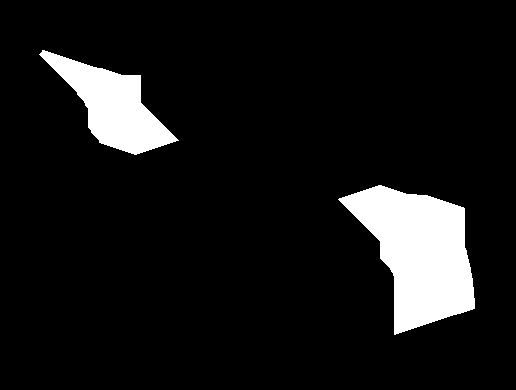

藉由相連區域區分每個相連的區域取出每個相連區域的面積，並把面積過大的相連區域取出

為避免原本就很小的區域被erode到消失，把面積大的去出來特別做erode

--->

addweighted回原圖

但發現其中一張圖有一顆圍棋反光面積過大，導致二值化再腐蝕會消失

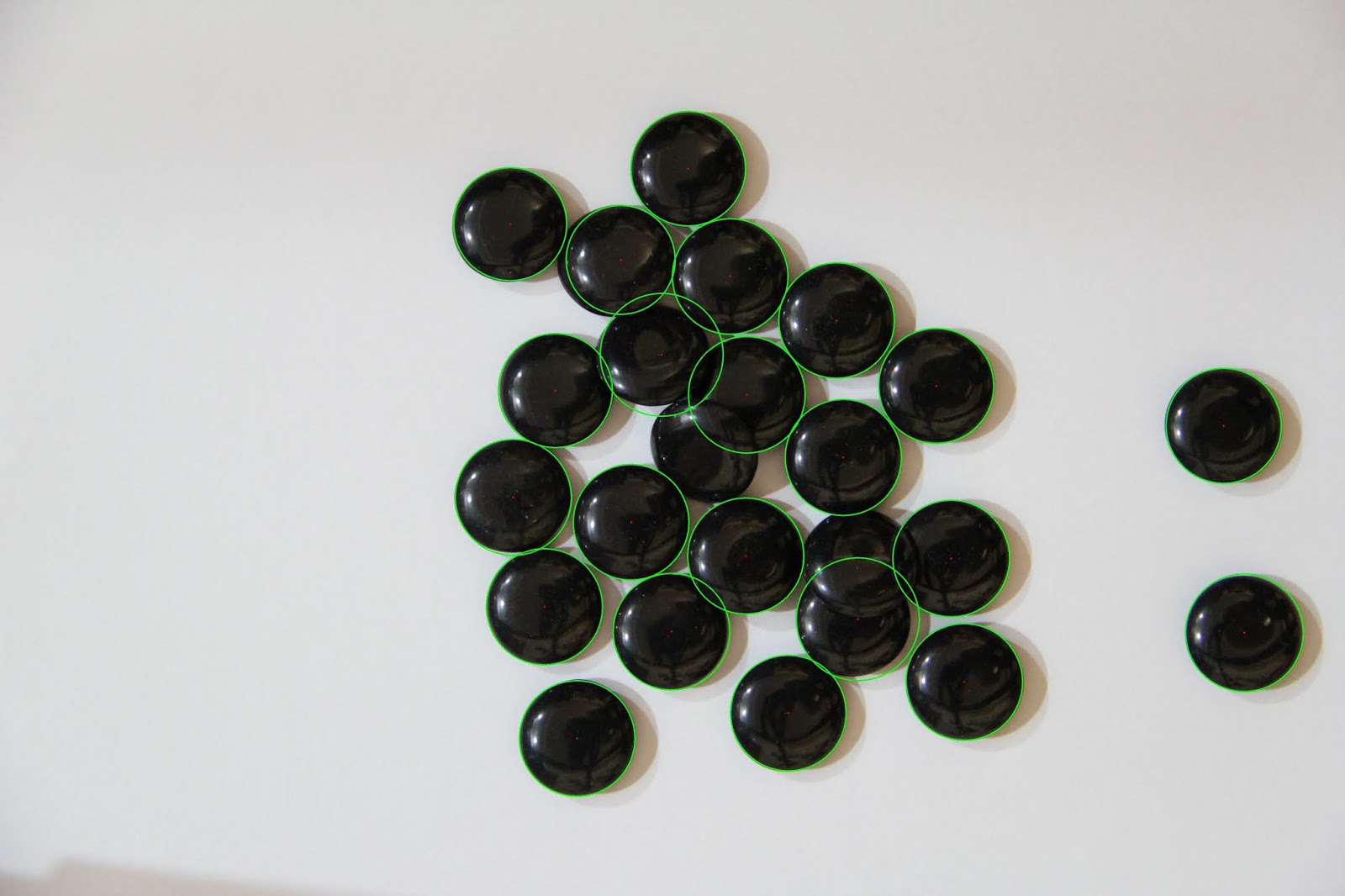

最後選擇先用霍夫測圓

把已經測到的圓去掉

做erode-->

最後把測到的圓的數量跟erode之後剩下的相連區域數量加起來

準確率100%

分析 : 做erode用的kernel 大小跟形狀都很重要，一開始用初始的矩形kernel怎麼都做不好，換成MORPH_ELLIPSE後結果就變好多了

四、執行結果

22 + 2 = 24 (實際24顆)

29 + 2 = 31(實際31顆)

31 + 0 = 31(實際31顆)
