s1071816影像處理作業7

 作業說明:

主題: 數學型態學影像處理應用 Morphological Image Processing

請撰寫一個程式，利用數學型態學影像處理運算(erode(), dilate()等函式)，計算出所附圖像(共三張)每張圖像中圍棋個數。

a. 請在部落格呈現經由數學型態學影像處理運算後的圖像，同時要呈現你程式輸出棋子數量的螢幕截圖。

b. 程式不一定可以算出正確棋子數量，越接近正確答案越好!

使用環境:

python3.7
openCV 4.5.1
windows 10

VS2019

作業說明:

1.imread讀取圖片並灰階

2.255-img取黑白相反

3.cv2.medianBlur取模糊

4.cv2.threshold取二值化

5.cv2.getStructuringElement取kernal的大小

6.cv2.erode, cv2.dilate 取適當的iterations

7.cv2.findContours找出輪廓

8.輸出輪廓數

9.plt.imshow輸出圖片

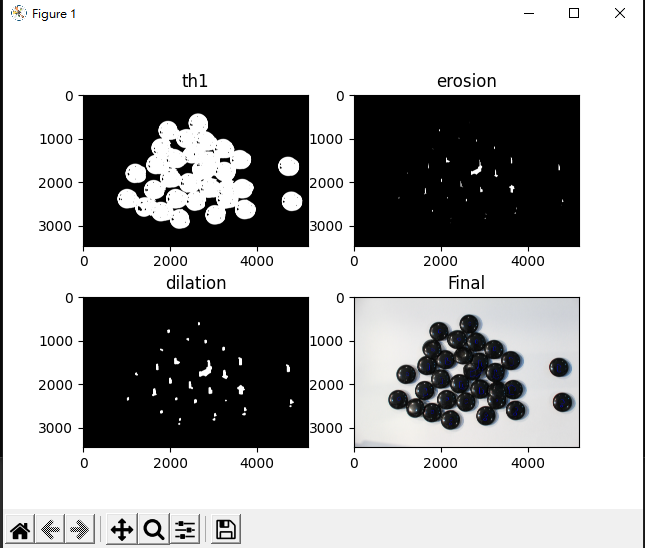

執行結果:

IMG_5702

IMG_5703

IMG_5704
