s1071532 影像處理作業5



Color Visualization of Depth Information

附件中的讀 .raw 晶片設計的高度檔案，設計人員無法直接看到相關資訊。利用你所學的 Color 顏色的知識與處理技術，撰寫一個程式來讀取附件中的讀 .raw 檔案，將高度資料以圖片(顏色)視覺化呈現出來，讓設計人員可以看到高度相關資訊。

程式語言：Python 3.7.3 64-bit

開發環境：

• Windows 10

• Visual Studio Code

• OpenCV 4.5.1

實作方法與演算法：

使用 struct.unpack 把東西從二進位檔讀進來，利用讀進來的二維矩陣取最大、最小值(濾掉 -99999.0)，之後用白到黑和藍到紅來表示高度從低到高，分別輸出。

藍到紅的部分是用 hue 的大小表示：0(藍) ~ 120(紅)



02

02 (白到黑)

02 (藍到紅)

08

08 (白到黑)

08 (藍到紅)

10

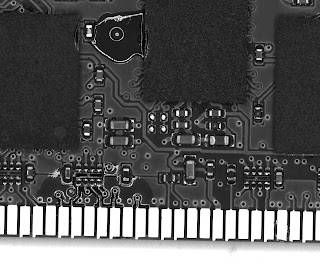

10 (白到黑)

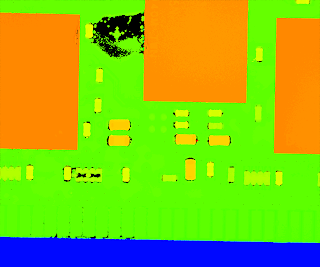

10 (藍到紅)

圖片來源：

    作業內附。
