s1083327 作業4

1.作業說明：

 請撰寫一個程式，讀取一張256色灰階圖像。

(1)計算輸入圖的離散傅立葉轉換結果，並將頻譜大小與相位角度各以灰階256色圖像方式呈現      出。

(2)對圖像利用Gaussian Low-Pass filter處理，輸出平滑後圖像。

2.開發環境：

Windows 10 + Visual Studio 2019 + Open CV 4.5.5

3.實作方法：

頻譜圖、相位角圖:

1.輸入圖片名稱與格式

2.讀取灰階圖片

3.將圖片Padding

4. 先使用 getOptimalDFTSize()拓寬圖片

5. 使用copyMakeBorder()填充圖片

6.使用dft()做傅立葉轉換

7. 用split()分割出實數與虛數部分

8. 使用 magnitude()和 phase()做出未處理的頻譜圖和相位角圖

9. 將頻譜圖和相位角圖交換象限

10.將頻譜圖 +Scalar::all(1)

11.將頻譜圖代入log()和 normalize()

12.顯示頻譜圖

13.將相位角圖代入 normalize()

14. 顯示相位角圖

Gaussian low pass filter:

1.將讀入的圖片代入dft()

2. 做出Gaussian low pass filter ，d0設為2500

3.將GLPF交換象限

4.將傅立葉轉換後的圖與GLPF帶入 multiply()

5.將相乘的圖做idft()

6.顯示處理後的圖

4.執行結果：

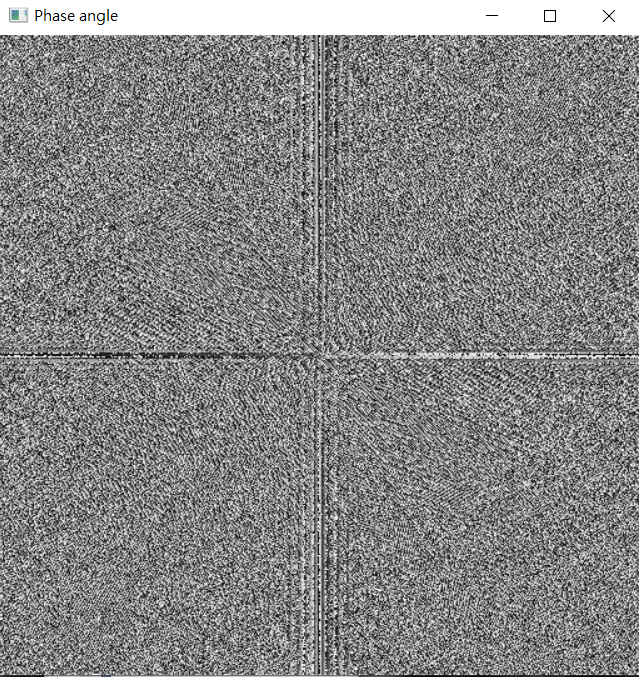

(1)

(2)
